1竹纤维分类与结构性能
1．1 分 类
竹纤维取材于天然的竹子，根据竹纤维的加工方法不同，国内将其分为“原生竹纤维”与“再生竹纤维”。原生竹纤维是将生长12～18个月的慈竹或毛竹，采用蒸煮等和物理方法进行脱胶直接从竹子中提取竹纤维。湖南株州雪松麻业有限公司采用纯天然植物的浸出液从竹子中提取出的原竹纤维洁白光亮，挺直滑爽，细度均匀。四川外贸公司也开发出了原生竹纤维。
再生竹纤维的制备基本上采用粘胶生产工艺，在我国已有了比较稳定的生产线，如河北吉藁的“天竹纤维”，上海化纤浆粕总厂的纯“竹纤维粘胶丝”，山东潍坊海龙的“竹素纤维”均有一定的生产规模。市场上主要有1．67 dtex×38 mm、1．33 dtex×38 mm、2．22 dtex×51 mm、2．78 dtex×51 mm等再生竹纤维品种供应。
1．2化学结构与性能

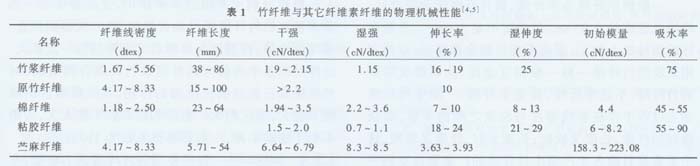

竹纤维的化学成分主要是纤维素、半纤维素和木素，另外还有灰分等少量物质。由于生长的地域不同，纤维素的含量不同。在各种竹子中，以慈竹纤维素含量最高，但竹纤维的纤维素明显低于棉和麻纤维。竹纤维只有初生结构而没有次生结构，构造简单，原生竹纤维的细度和长度随竹子的品种和加工工艺不同而不同。竹纤维性能见表1。
1．2．1吸放湿性在2 000倍电镜下检测，竹纤维横截面是凹凸变形的，沿纤维长度方向布满了许多大大小小的孔隙，呈高度中空，可以在瞬间吸收大量的水分和透过大量的气体，毛细管效应非常强，决定了竹纤维的吸放湿性能是所有天然纤维中最好的，也有专家称竹纤维为“会呼吸”的纤维。在温度为36℃、相对湿度为100％下，竹纤维的回潮率超过45％，且从8．75％到45％仅需6 h，竹纤维透气性比棉强3．5倍，说明竹纤维比其它纤维具有更优的吸湿快干性能。
1．2．2抗菌
