青岛纺机清梳联



(一)特点
1．开清棉流程短，是具有开松、除杂、均匀、混和的高效能设备，应用自由开松和以梳代打，以减少棉结产生和纤维损伤，有较高的除杂效率和混和效果。
    2．采用FA009型自动往复抓棉机，多包取用、精细抓棉、功能控制完备、抓臂宽、棉束小、瞬时混和功能强，为后续工序的高效除杂、均匀混和创造了良好条件。
    3．采用单轴流开棉机，以自由开松方式开棉，棉流多次翻转与尘棒接触，实现杂质早落少碎、少伤纤维，由于加强了预开清能力，因而减轻了后道清棉机的负担，所以可适当降低清棉机速度，实现“轻打”，减少棉结、短绒的增长。
    4．采用大容量多仓混棉机，原料在气流作用下被均匀的吹人各棉仓形成瞬时混和，各仓棉层经90°转弯输送，实现同时喂人不同时输出的时差混和，过量纤维进入混棉室再度细致混和，强化了三重混和作用，实现原料均匀混和。
    5．主除杂机清棉部分由锯齿给棉罗拉将棉层喂给转移辊，主要分梳作用发生在转移辊和分梳辊之间，并辅以除尘刀、分梳板，实行非握持式分梳、开松和除杂，单机除杂效率可达．50％以上。除杂要合理分工，开清棉除大杂，梳棉除小杂。
    6．整个流程设置有多级连续喂棉系统，包括系统连续喂棉和单机连续喂棉。系统连续喂棉是指清棉流程根据梳棉机的产量和开车台数以及上棉箱管道压力的变化来控制清棉末台设备给棉罗拉无级变速、连续给棉。在新的纺棉流程中取消了FA032型储棉箱，采用连续喂棉技术直接控制FA116型主除杂机下箱给棉罗拉，使FA116型主除杂机直接连续供给梳棉系统，使连续技术与工艺更加简洁合理。
    7．流程中除各单机的安全装置外，还设置了金属探测器、防火星装置和除大杂的重物分离器以及多处气压控制，气压失常堵塞即予停车，防止意外事故的发生。
    8．梳棉与滤吸尘系统已成为清梳联系统的重要环节，根据生产厂的场地实况和要求设计安排滤吸系统，包括间歇吸、连续吸和地沟排尘等。
    9．系统控制集声、光、气、机、电、仪于一体，自动化程度高，各主要单机都有警铃或喇叭，提醒操作人员处理排除故障，火警时还伴随红灯闪烁，并自动排除火种。
    10．充分利用变频技术，便于调整工艺速度及前后风量、风压匹配。开清棉各单机打手、风扇一般均用变频电动机；梳棉机除道夫、给棉罗拉外，锡林也可选用变频电动机。
    系统电气控制各种单机相对独立，机台间又有连锁信号控制，主要单机配有PLC编程器液晶显示操作板，工艺调节简单，自动保护功能齐全，人机界面简单、直观，便于操作、掌握，易于查找及指导排除故障。
  (二)选用流程示例

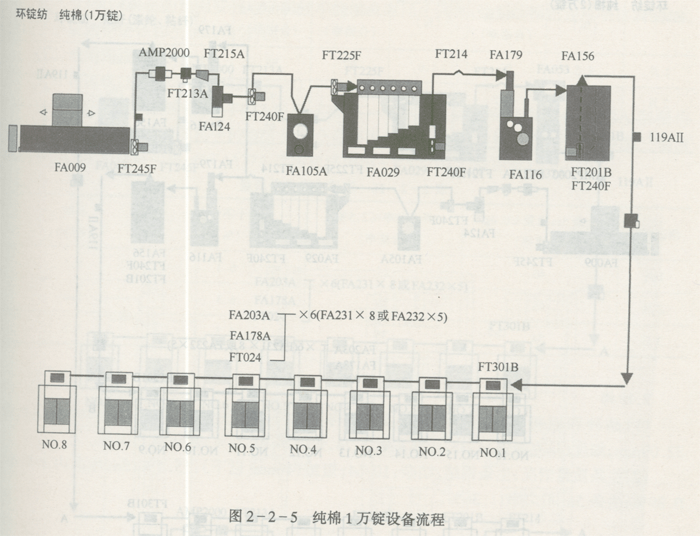

  1．环锭纺(纯棉1万锭)或适用相当产量的转杯纺(图2—2—5)
  FA009型往复抓棉机→FT245F型输棉风机→AMP2000型金属火星二合一探除器→FT213A型三通摇板阀→FT215A型微尘分离器→FA124型重物分离器→FT240F型输棉风机→FA105A型单轴流开棉机→FT225F型输棉风机+FA029型多仓混棉机+FT240F型输棉风机→FT214型桥式磁铁→FA179型喂棉箱+FA116型主除杂机→FT240F型输棉风机+FA156型除微尘机+FT201B型输棉风机→119AⅡ型火星探除器→FT301B型连续喂棉装置→(FA178A型棉箱+FA203A型梳棉机+FT024型自调匀整器)×6(或FA231型×8或FA232型×5)

  2．环锭纺(纯棉2万锭)(图2—2—6)
  FA009型往复抓棉机→FT245F型输棉风机→AMP2000型金属火星二合一探除器→
FT213A型三通摇板阀→FT215A型微尘分离器→FA124型重物分离器→FT240F型输棉风机→FA105A型单轴流开棉机→FT225F型输棉风机+FA029型多仓混棉机+FT240F型输棉风机→FT214型桥式磁铁→A和B
  A、B：FA179型喂棉箱+FA116型主除杂机→FT240F型输棉风机+FA156型除微尘机+
FT201B型输棉风机→119AⅡ型火星探除器→FT301B型连续喂棉装置→(FA178A型棉箱+FA203A型梳棉机+FT024型自调匀整器)×6(或FA231型梳棉机X 8或FA232型梳棉机×5)
  3．环锭纺化纤(见图2—2—7)
  (1)FA009型往复抓棉机→FT245F型输棉风机→AMP2000型金属火星二合一探除器→
FT213A型三通摇板阀→FA124型重物分离器→FT225F型输棉风机+FA029型多仓混棉机+FT240F型输棉风机→FT214型桥式磁铁→FA053型无动力凝棉器+FA032A型纤维开松机→FT201B型输棉风机→119AⅡ型火星探除器→FT301B型连续喂棉装置→(FA178A型棉箱+环锭纺 纯棉（2万吨）

FA203A型梳棉机+FT024型自调匀整器)×6(或FA231型梳棉机×8或FA232型梳棉机×
5)
    (2)FA009型往复式抓棉机→FT245F型输棉风机→AMP2000型金属火星二合一探除
器→FT213A型三通摇板阀→FA124型重物分离器→FT225F型输棉风机+FA029D型多仓混棉机(带打手)→FT201B型输棉风机→FT 214型桥式磁铁→119AⅡ型火星探除器→FT301B型连续喂棉装置→(FT178A型棉箱+FA203A型梳棉机+FT024型自调匀整器)×6
  (三)使用示例
  1．纺化纤
  (1)品种与原料：品种：T 9．37tex×3纯涤纶缝纫线；原料：1．33dtex×38mm涤纶纤维。

  (2)清梳联工艺流程：
  FA009型往复式抓棉机→FT245F型输棉风机→AMP2000型金属火星二合一探除器→
FA029型多仓混棉机→FT240F型输棉风机→FA032A型纤维开松机→FA053型无动力凝棉器→FT201B型输棉风机→FT301B型连续喂给控制器→119A型火星探除器→(FA178A型棉箱+FA231型梳棉机十FT240型自调匀整器)×8
  (3)清梳联与清棉成卷工艺生产质量的对比：

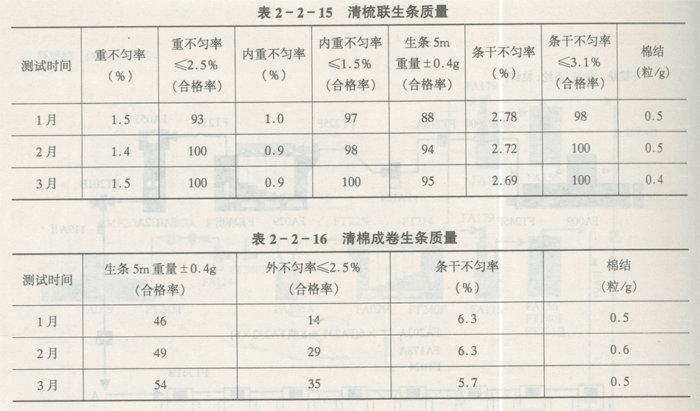

  ①清梳联生条质量见表2—2—15。
  ②清棉成卷生条质量见表2—2—16。

 2．纺棉
    (1)品种和原料：品种：J14．6；原棉：平均等级2．58，主体长度28．68mm，品质长度32．09mm，细度(马克隆值)4．33，成熟系数1．74，短绒率10．24％，含杂率1．01％。
    (2)生条质量情况：生条棉结／结杂：10／64；短绒(16ram以下)：15．4％；5m生条内不匀率：0．89％；生条5m不匀率：1．36％。

---
