FA109型三辊筒清棉机张紧轮机构的改进

                                     FA109型三辊筒清棉机是清梳联流程中的主要除杂设备，在其第一、第三辊筒皮带传动机构上设置张紧轮。第一、第三辊筒的最高速度分别为1191 r／min和3428 r／min，而张紧轮的速度达到1919 r／min和5523 r／min。因张紧轮速度较高，故对张紧轮的动平衡、跳动要求较严，以达到减少振动的目的。
    原张紧轮机构采用预紧的滚动轴承，轴承的内外圈径向及轴向相对位移量较小，张紧轮的刚性好，张紧装置在工作时振动较小，缺点是维修时轴承不易拆下，这就给轴承的更换带来困难。

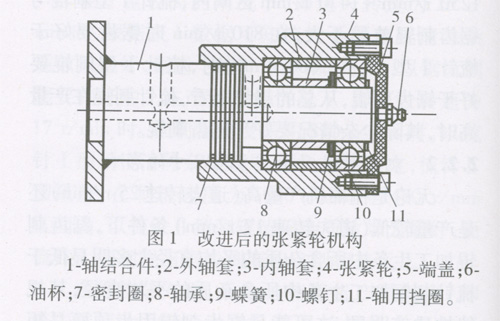

    为便于拆卸和维修，我们对该机构作了以下改进(见图1)：将轴承分别定位改为轴承之间用内外轴套过渡，在内轴套3和外轴承之间装有蝶簧9，以消除轴承之间的侧向游隙；外轴承的内圈外侧用轴用挡圈11定位，外圈用端盖5定位；端盖和张紧轮之间设计有0．5 mm的间隙，以补偿外轴套2的加工误差，间隙内涂密封胶密封。
    改进后的机构装配简单，易于拆卸，同时，滚动轴承旋转精度和轴向刚度也能满足使用要求，多家纺织企业的使用结果表明，该机构运转可靠，实用性强。
