A076F型单打手成卷机棉卷罗拉加装速度开关

                                     我公司现有A076F型单打手成卷机6台，车肚落棉、风扇排风采用的是地下管道吸风方式。在生产过程中，我们发现A076F型单打手成卷机综合打手传动风扇平皮带脱落后，由于A076F型单打手成卷机上下尘笼吸风风力比较大，挡车工察觉不到异常现象依然照常开车落卷，导致棉卷重不匀超出公司质量指标。
    为此，我们对A076F型单打手成卷机的控制电路进行了改进，加装了速度开关。
    具体做法是：
    (1)把SD—D型速度开关的磁钢圆环固定在风扇皮带轮里侧的风扇轴上，将SD—D型速度开关利用镀锌钢板作底固定在风扇的轴承座上，把SD—D型速度开关的电线引到A076F型单打手成卷机的主控电气箱中。
    (2)把JZ7-44型中问继电器和BK-50型控制变压器一起紧固在镀锌钢板上后，固定在A076F型单打手成卷机的主控电气箱内侧合适位置。

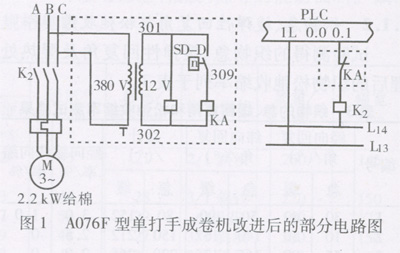

    (3)从PLC、控制棉卷罗拉接触器K2分别引出导线与SD-D型速度开关、JZ7-44型中间继电器、BK-50型控制变压器进行连接，使SD—D型速度开关的信号直接控制棉卷罗拉的停转动作。其连接线路图见图1，图1中虚线框内为外加电路。
    改进后，A076F型单打手成卷机综合打手传动风扇平皮带脱落后，棉卷罗拉立即停止运转，有效降低了棉卷重不匀和后工序产品质量的波动。
