有梭织机联合杆凸台改造

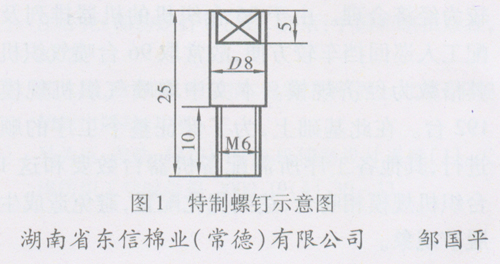

                                     联合杆是有梭织机断经关车机构的重要组成部分。在织造过程中，断经停止杆用碰停块014，由于断经作用或摆杆动程量大造成上下跳动，从而使联合杆07上的凸台与叉角枢08上的凹槽之间的接触部位发生磨损，导致导钩脚L1与014之间的无故碰撞磨损加大，造成断经不关车。07传统的修理方法是在磨损的凸台部位烧焊，这样焊后凸台不好加工且加工后07上的凸台与08上的半圆弧接触面无法密接，使用寿命缩短。根据07与08的作用原理，我们将07上的凸台用砂轮磨去，在2个凸台部位钻孔攻丝(M6)，在机修加工制作2件特制螺钉(见图1)，安装在凸台位置。这样不但使08与螺钉接触面积增大，不易磨损，而且螺钉磨损后易更换，给维修带来了方便，提高了维修质量和使用寿命。目前，我公司1580台有梭织机正在推广改进这种联合杆，使用效果很好。
