1主题内容与适用范围
本标准规定了采用直接计数法测定合成纤维长丝及合股变形丝的捻向和捻度。
本标准适用于聚酯(涤纶)、聚酰胺(锦纶)和聚丙烯(丙纶)等具有捻度的合成纤维长丝、合股变形丝及股线。
2引用标准
GB 3291 纺织名词术语(纺织材料、纺织产品通用部分)
GB 6502 合成纤维长丝及变形丝取样方法
GB 6529纺织品的调湿和试验用标准大气
GB 8170数值修约规则
3术语
3．1捻度捻向等术语按GB 329l规定。
3．2股线捻向的表示方法：第一个字母表示合股前长丝的捻向，第二个字母表示合股时的捻向，若为二次合股的股线，则第三个字母表示第二次合股时的捻向。
例：合股前长丝的捻向“Z”
合股时捻向“S”
则第一次合股后股线捻向以“ZS"表示，第二次合股后股线的捻向以"ZSZ"表示。
4原理
在一定张力下，夹住已知长度试样的两端，使一端固定，另一端转动，退去捻回，直到各部分完全平行为止，退去的捻数即为该长度具有的捻数。
5仪器
5．1捻度试验仪
捻度试验仪装有一对夹钳，其中一个夹钳位置固定，可以朝着正反两个方向旋转，并与一回转计数器连接，另一个夹钳其位置可以移动，使试样长度可在0～500 mm范围内调节。
5．2捻度试验仪附有预加张力和测量长度装置。
5．3分析针。
6调湿和试验用标准大气
6．1 调湿和试验时的标准大气，按GB 6529规定执行。
温度为20±2℃，相对湿度为62％"-68％。
6．2试验捻度的样品一般不需要在调湿之前进行预调湿。
7试样及其制备
7．1捻度试验样品按GB 6502规定执行。
7．2从批量样品中随机取出15个试验室样品。
7．3把试验室样品放在试验用标准大气中平衡24 h。
8试验方法
8．1 试验条件
试样长度：500±1 mm；
预加张力：长丝0．05±0．01 cN／dtex：
变形丝0．10±0．02 cN／dtex。
8．2试验步骤
8．2．1捻向的测定
取长约100 mm的试样，握持一端，使其悬垂，观察此垂直丝段的捻回螺旋线倾斜方向，与字母“S，，中间部分一致的为S捻，与字母“z”中间部分一致的为“z”捻。
8．2．2捻度的测定
8•2•2•1 试验前检查仪器各部分是否正常(包括机身水平)，调节好夹钳距离及预加张力。
8•2•2•2试验时先弃去样品始端丝数米，在不使试样受到意外伸长和退捻的条件下，将试样的一端夹入一只夹钳内，再将另一端引入另一只夹钳的中心位置，使试样受到预定张力后拉直到指针对准标尺零位，夹紧夹钳，切断多余丝尾，同时使计数器复零，然后进行反向退捻，直至长丝内纤维全部平行或股线中长丝全部分开为止，记录捻数，并按计数器上所显示方向，核实捻向。
8•2•2•3重复以上操作，每个试验室样品测定二次直到全部试验完毕，试样之间至少有1 m以上的间隔。
9结果计算

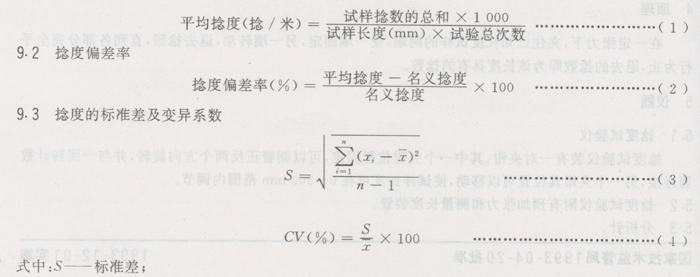

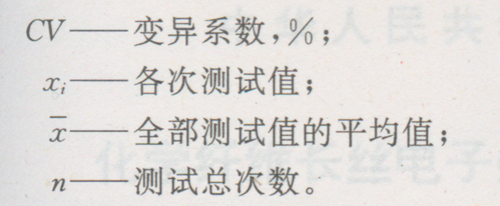

9．1 平均捻度
9．4各项指标的有效数值按GB 8170进行修约，平均捻度CV值计算到四位有效数值，修约到三位有效数值；偏差率计算到三位有效数值，修约到二位有效数值。
附录A
试样快速调湿的建议方法
(参考件)
A1 本附录包括试验的一般大气条件和快速调湿两个方面，并只有在工厂内部作为质量控制时用。成品定等的常规试验应在有利害关系的各方同意之后才能采用。
A2试验的一般大气条件
如果不具备标准大气条件时，可在接近一般生产的温湿度条件下进行，但试验地点的温湿度必须稳定，并应记录试验时温度和相对湿度。
A3快速调湿

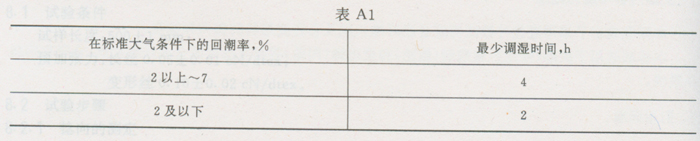

调湿时间参见表A1。
附加说明：
本标准由中华人民共和国纺织工业部提出。
本标准由上海化学纤维公司归口。
本标准由上海合成纤维研究所负责起草。
本标准主要起草人余瑞英。
