细纱机导纱板牵动链条的简易更换方法

                                     我厂有三万锭FA502型细纱机，因生产厂家不一，部件质量存在较大差异。导纱板牵动链条(A513W-0700-6A)山于链中节片(ASl3W-0715A和A513W-0716A)较薄，极易断裂。当链条从链中节销(A513W-0717A)下部断裂时，导纱板因自重突然下落，带动位叉转动并与102齿大齿轮相撞而断裂。当链条从链中节销上部断裂时，虽不会出现位叉损坏，但导纱板的突然下落会造成坏台，且维修比较困难，需将导纱板抬起吊到罗拉座上，高度合适才能更换链条。操作不慎还会使导纱板角钢弯曲或损坏其他部件。

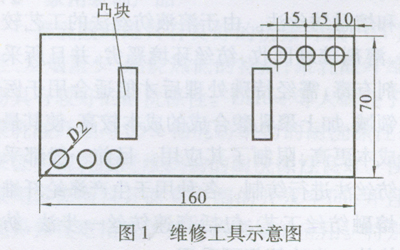

    为使维修简便迅速，我们制作了图1所示的工具，采用2 mm厚的钢板制作，凸块尺寸为35mm×8 mm×l0 mm(长×宽×厚)。将螺栓穿人导纱板升降链条(A513W-0700-1A)和钢领板升降链条(A513W-0700-5A)的链条连接螺母中，再穿人工具两边合适的孔中，可使两链条与工具固定在一起，两根链条可同时运动，工具上的凸块用于保持两链条的平行运动。这样在摇起钢领板的同时，也带动导纱板升起，不需再将导纱板吊起，可方便地进行位叉及导纱板牵动链条的拆装，一名维修人员在很短时间即可完成工作。

    为了预防导纱板牵动链条的断裂，购买时应认真检查链中节片的厚度和强度，结合平车计划定期对牵动链条和位叉进行检查和维护。
