1 纤维性能
1．1 天丝纤维
天丝是英国Acocdis公司生产的LYOCELL纤维的商标名称，在我国注册中文名为"天丝",它是一种人造纤维素纤维，取材于人工管理森林里生产的树木中所提炼的木浆。天丝的应力应变特点使它与纤维素纤维间抱合力较大，较易混纺, 可纺长丝也可制短纤, 能和棉、麻、毛、绢丝、羊绒、等各种纤维进行混纺，制成不同规格的各种纱支，制成织物后吸湿性好、抗静电、上色鲜艳、悬垂性好、手感柔软、布面色泽绚丽、外观酷似真丝，是理想的高档服装面料。虽然由纤维所制作的服装缩水率低、尺寸稳定、吸湿透气、悬垂飘逸、触感独特、穿着舒适，但作为纤维素纤维，它仍存在抗皱性能差的不足，常需作防皱处理。
1．2 云竹纤维
竹子自身有抗菌、抑菌、防紫外线特性，在纤维素提纯纺丝过程中采用高科技工艺处理，提取的再生纤维素纤维，保留了天然的抗菌、防紫外线物质，使它们始终结合在纤维素大分子上，其织物经多次反复洗涤、日晒也不失抗菌、抑菌、防紫外线作用，它与其它纤维在后整理中加入抗菌剂、抗紫外剂有本质的区别。
云竹纤维是上海中纺物产发展有限公司采用关键技术以竹子为原料，经特殊的工艺处理，把竹子中的纤维素提取出来，保持住竹纤维天然的抗菌性能，再经纺丝等工序制造而成的再生纤维素纤维。可以纯纺，也可以与棉、麻、绢、毛、天丝、Modal、等其它原料混纺，其下游产品适用于床上用品、浴室用品、无纺布、卫生材料用品、内衣、袜子、服装、装饰用品等。
2 天丝/云竹纤维混纺织物风格
天丝/云竹纤维混纺织物具有透气性好，肤感凉爽、滑腻的特点，非常适宜夏季服装面料。根据顾客需求，我们开发生产了:天丝70/云竹纤维30 20*20 110*76 63 2/2 织物。
3 织物生产流程
自产混纺纱线→MACHCONER NO.7-7→金丸整经机→HS-30浆纱机→津田驹ZAXE喷气织机→直接成卷入库
4 质量控制
4．1 纱线采用自购原料纺纱。保证纱线外观及内在质量稳定。
4．2 槽筒采用MACHCONER NO.7-7自动落筒机车速1200米/分，张力8克，中卷装容量，捻结强力达到纱线80%。
4．3 整经采用金丸整经机,车速450米/分，张力16-18克， 分段配置张力盘，张力盘至筒子前端导纱距离35厘米，采用陶瓷耐磨导纱自停钩，减少毛羽再生。
4．4 浆纱是减少毛羽关键工序

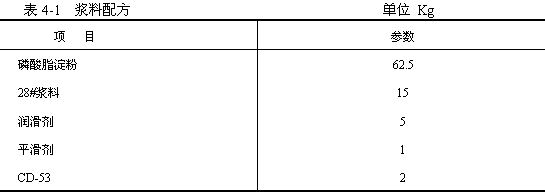

4．4．1 浆料配方选用，以有利于纱线分绞，减少撕裂浆膜，减少毛羽，浆液收缩性好，成膜光滑为目的。天丝/云竹纤维纱线弹性较差，易吸浆，上浆后的纱线比较脆，尤其在回潮率较低情况下极易脆断。在喷气织机上经纱断头，大部分是因回潮小引起的脆断，因此，要选择浆膜柔软性较好的浆料；天丝/云竹纤维本身比较光滑，纺纱时纤维不易聚集，纱线毛羽多，在浆料配方中要选择对毛羽贴附较好的浆料，浆膜强力不能偏高，否则，会增加浆纱在干分绞时的撕裂毛羽。故此选用浆料配方如下：
4．4．3 压浆压力1.2-1.5吨，采用中压上浆。浆液浓度控制在8-9.2%，浆液粘度控制8-10秒，上浆率控制在10.2-12%。
4．4．4 卷绕张力选择 天丝/云竹纤维表面光滑，纱线间易相对滑移，其卷张力要比纯棉品种增加10-15%，托纱力也要相应增加。为防止浆纱断头处理时因停车造成的阶段性回潮小，要对各段张力根据纱线情况适当调整，干区张力偏大一点，湿区、退绕张力偏小一点，对减少浆纱断头非常有利。
4 .4.5烘干温度控制 。天丝/云竹纤维纱线上浆后回潮控制不好，很容易造成织造过程中的脆断。为了更好地控制回潮率大小，对车速、烘筒温度对回潮率的影响进行研究，在生产能力得到满足，车速较稳定的情况下，浆纱回潮率大小控制主要通过对烘筒温度调节来实现。根据影响回潮因素，总结出经验公式。
公式可表示为：
n1*T1+n2*T2=V*N*D*K1*K2*K3 *K4 *K5*K6/1000+b
T1-要设置的予烘烘筒温度 n1-予烘烘筒数
T2-要设置的合并烘干烘筒温度 n2-合并烘干烘筒数
V-浆纱机要开的车速 N-品种的根数
D-品种的经纱号数
K1-与纤维种类有关的系数
K2-与纱线号数有关的系数
K3 -与环境湿度有关的系数
K4-吸浆率
K5-与纱线覆盖率密度有关的系数
K6-折算系数
b-一常数
对某一固定品种而言，对烘筒温度的大小设置进行计算。公式可简化为:n1*T1+n2*T2=V*N*D*K/1000+b
K-综合系数
据此可以得到不同车速下需要设定的烘筒温度，为比较准确控制回潮率提供依据。
4．4．6 织机参数选择，有利于减少车印，减少纱线磨擦，减少毛羽增生为目的。在津田驹喷气织机上，工艺原则为“小开口，中张力，高后梁，强打纬”织机速度516 r/min, 后梁高度83，停经架高22，主喷压力0.3Mp,副喷压力0.28Mp,上机张力240Kg。车间温度26-27.5 ，相对湿度78-81%。
5 主要测试结果
6 结论
天丝/云竹纤维品种在开发生产过程中，控制浆纱质量非常关键，既要选择好浆料配方，使纱线毛羽贴附，浆膜完整性好，又要控制好回潮率。以为织造生产打下良好基础。在开发生产天丝/云竹纤维织物过程中，要充分运用开发生产天丝织物技术，为天丝/云竹纤维织物顺利生产提供参考。
